PRODUCT SPECIFICATION
激光测距仪模块产品规格书
产品详情：
20米稳定测距传感器测量器rangefinder激光模组成都生产厂商
C5B是一个1mm的高分辨率距离传感器，可以测量20米。C5B is a high resolution Distance Sensor of 1mm and can measure 20m.
该传感器是新一代U81 & U85激光传感器，支持FPC版和焊接版兼容，性能更好，精度更好，稳定性更强，测量能力更强。This sensor is the new generation of U81&U85, support FPC version and welding version compatible, better performance,better accuracy, more stability, stronger measuring ability,.
如果你想订购一些样品来测试，请随时与我们联系17708191805，感谢您对景瑞特的支持与厚爱。If you want to order some samples to test, pls kindly provide your shipment address. Or call us: +86-17708191805. We will help to make a quotation for you. Thank you in advance. Regards
（FPC版本/焊线版本兼容）
成都JRT激光测距仪模块主要设计用于激光距离测量装置（激光测距仪）。作为激光测距仪的核心部件，我们的模块不仅反应迅速，精度高，而且支持远距离测量。模块有不同范围的测量距离，能满足客户的不同需求：20米、30米、40米、60米、80米、100米、120米、150米。
公司拥有强大的研发团队，接受OEM/ODM设计生产，可根据客户需求进行产品功能的定制。
*高度/距离/面积/体积/勾股测量
*单次测量/连续测量
*语音功能
*蓝牙功能
*USB充电
*角度测量
*蜂鸣器
*前后端基准
*工作温度定制-10 ℃ ～50 ℃
20米激光测距传感器工作原理：
技术参数：
| 模块型号 |
UC5B20402(bd1221117n22-1) |
| 测量精度 |
±1mm~ ±3mm |
| 单位 |
mm |
| 测量范围（无反射板） |
0.03-20m |
| 测量时间 |
0.4-4秒 |
| 激光等级 |
Ⅱ级 |
| 激光类型 |
620nm-690nm,<1mw |
| 模块体积 |
41*17*7mm |
| 重量 |
约4g |
| 供电电压 |
DC2.5~3V |
| 工作温度范围 |
0 ℃ ～40 ℃ |
| 贮存温度范围 |
-25 ℃ ～60 ℃ |
注意：
1. 不良测量条件下（如环境光线过强、被测点漫反射系数过大或过小），测量精度会有较大误差：±3 mm+40PPM。
2. 在强烈日光或者目标反光不好的情况下，请使用觇板。
3. 工作范围如果需要-10 C°～50 C°，则需要特别定做。

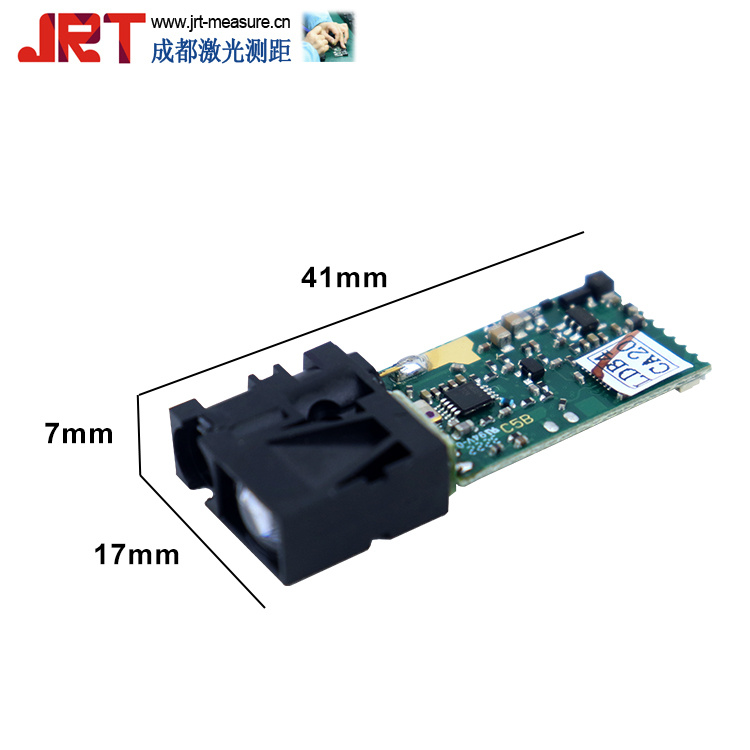

C5B激光模组尺寸示意图：
C5B激光测量器传感器，机械尺寸图：
应用领域：
作为主要用于测量距离的传感器，此款高精度测量传感器可以用于道路监控、机械臂、工程测量、智慧粮仓等领域。
激光测距模组包装情况：
