40m激光测量模块USART distance measurers轻松测量8赫兹传感器

M512A-40m

40m激光测量模块USART distance measurers轻松测量8赫兹传感器

PRODUCT SPECIFICATION工业测距模块产品规格书产品详情：工业激光距离传感器，也称为二次开发的激光距离模块，支持TTL电平和CMOS。激光测...

详情介绍

PRODUCT SPECIFICATION
工业测距模块产品规格书

产品详情：

40m激光测量模块USART distance measurers轻松测量8赫兹传感器
工业激光距离传感器，也称为二次开发的激光距离模块，支持TTL电平和CMOS。激光测距传感器可广泛应用于专业测量测绘、建筑、矿业勘探、物联网系统、智能交通、仓储物流、机器人、弓箭测量、工业监测和农业自动化测量等领域。
景瑞特激光测距传感器，采用单发单收技术，该项技术测量稳定性高，精度表现好，也有利于降低生产成本。我们的模块精度高（±1mm~±3mm），体积小（41*17*7mm），测量范围广（20米、30米、40米、60米、80米、100米、120米、150米、200米），测距能力强，工业稳定性好。
成都景瑞特是国内一家专门研发生产激光测距仪及激光测距模块的厂家，拥有强大的研发团队，接受OEM/ODM设计生产，可以帮助客户定制不同需求的解决方案，为客户提供持续的技术支持和售后服务。
*模块支持数据通讯：串口/RXTX/USB/RS232/RS485/蓝牙
*单次测量/连续测量
*支持IP54/IP65等外壳定制
*支持功率定制
*支持方案定制
*蜂鸣器
*工作温度定制-10 ℃ ～50 ℃

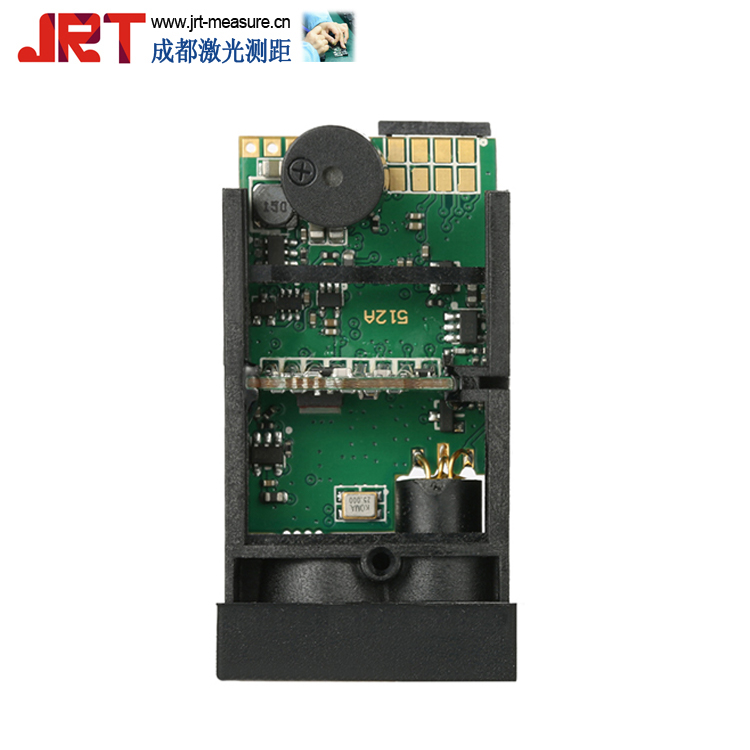

40米激光测量模块，正面图：

应用领域:

40m激光测量模块应用场景

智能割草机
物联网系统

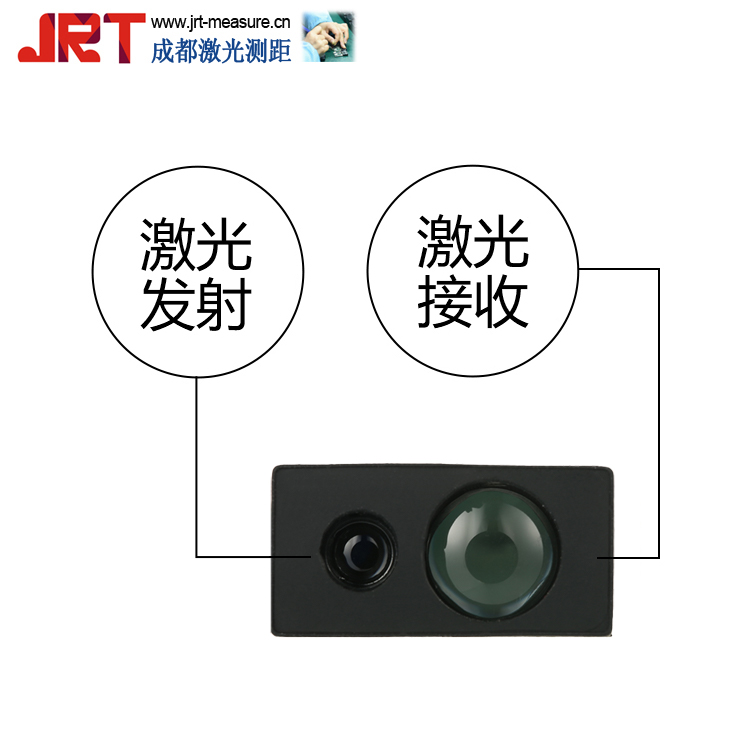

JRT激光测量模块原理图:

相位式测量模块，高精度，小尺寸，适用于各种工业场景。

技术参数：

模块型号	M512A-40m(bd190725in2)
测量精度	±1mm~ ±3mm
单位	mm
测量范围（无反射板）	0.03-40m
测量时间	0.4-4秒
激光等级	Ⅱ级
激光类型	620-690nm,<1mw
模块体积	452512mm
重量	约10g
供电电压	DC2.0~3.3V
工作温度范围	0 ℃ ～40 ℃
贮存温度范围	-25 ℃ ～60 ℃

注意：
1. 不良测量条件下（如环境光线过强、被测点漫反射系数过大或过小），测量精度会有较大误差：±3 mm+40PPM。
2. 在强烈日光或者目标反光不好的情况下，请使用觇板。
3. 工作范围如果需要-10 C°～50 C°，则需要特别定做。、

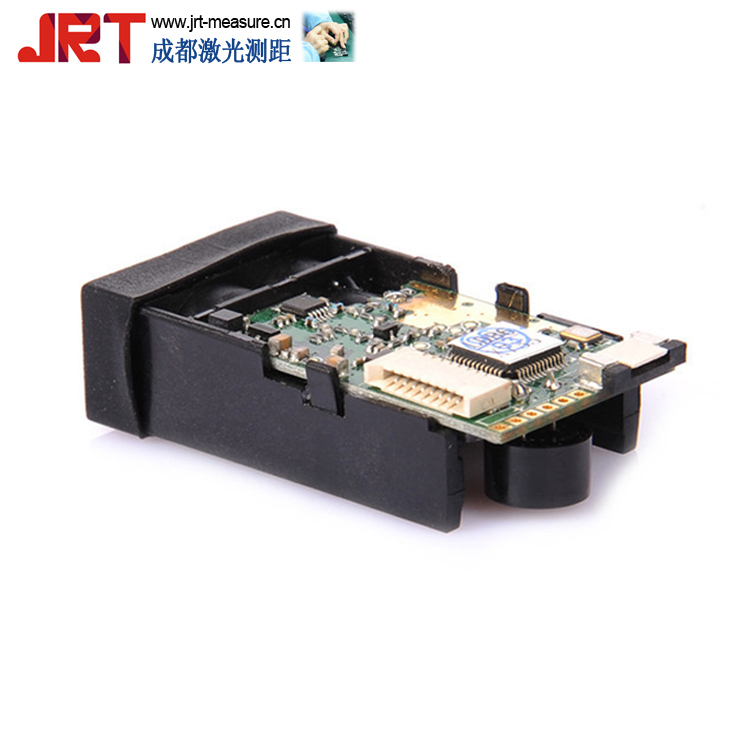

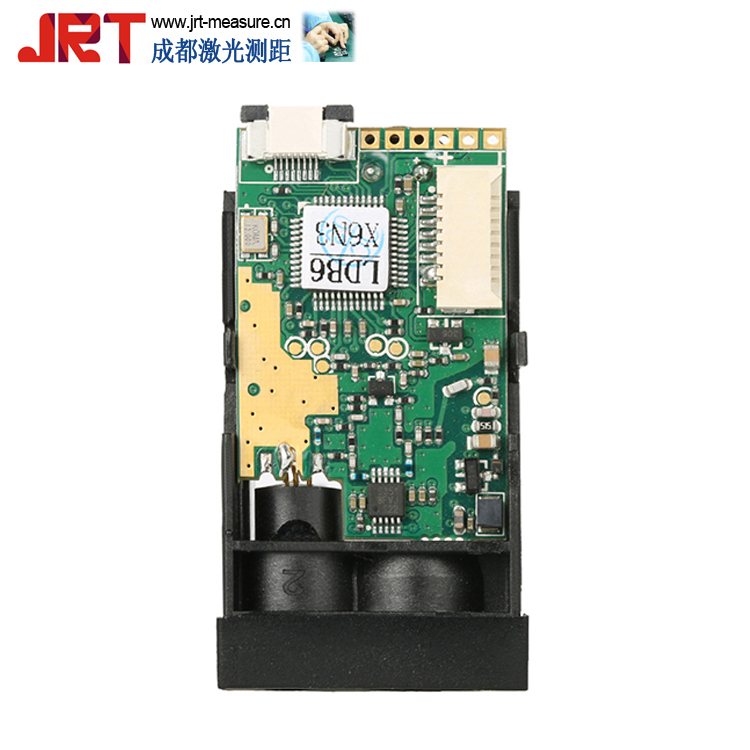

40m激光测量传感器，背面图:

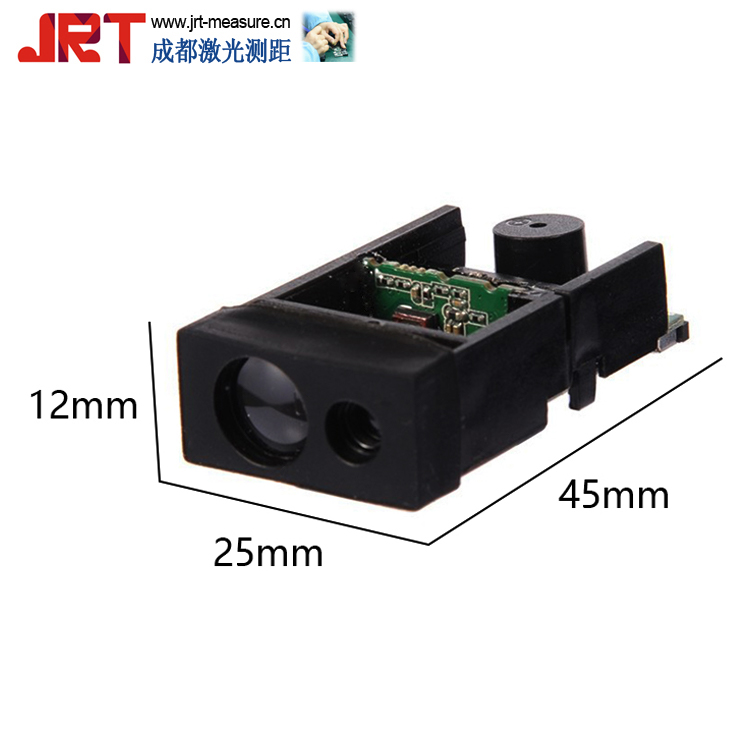

此款测量模块，不仅尺寸小，而且测量距离远，可以稳定测量40米:

M512A激光测距传感器，是我们中量程测距型号，模块输出方式多样，您可以根据您的需要，选择合适的接口:

1. 它不仅可以连接USB、RS232、RS485、Beagleboard、Renesas控制器，还可以应用于Arduino、Raspberry PI、UDOO、MCU等。
2. 数字量输出（默认输出方式）；
3. 模拟量输出（如果您需要4-20mA，支持定制）

为什么选择景瑞特？

> 景瑞特是西南地区专注于，专注于生产激光测量模组的制造商。

> 支持OEM & ODM 服务等定制服务。

> 自动化生产线，日产量10000台，可以长期稳定供货。

> 作为一家近二十年的公司，在全球IOT及工业4.0的大趋势下，成都景瑞特科技将一直为激光测距(传感器)核心芯片及相关技术的持续发展不断努力！我们的***终目标是实现工业激光测距模块（LiDAR）在各行业的智能化和普及化。

Hardware Connections
1. Hardware Interface: 2 line USART(Rx, Tx);
2. Baudrate: 19200bps;
3. Data bits: 8b;
4. Parity: none;
5. Flow control: none.

8赫兹测量模块，客户测试数据:

[2020-07-02 14:45:58.312 T]O

[2020-07-02 14:45:58.348 R]O

[2020-07-02 14:45:58.453 R],OK!

[2020-07-02 14:50:45.446 T]F

[2020-07-02 14:50:45.480 R]F

[2020-07-02 14:50:45.673 R]:39.673m,0550

[2020-07-02 14:50:45.783 R]:39.669m,0884

[2020-07-02 14:50:45.922 R]:39.662m,0607

[2020-07-02 14:50:46.046 R]:39.671m,0509

[2020-07-02 14:50:46.182 R]:39.670m,0876

[2020-07-02 14:50:46.300 R]:39.662m,0713
